Punzierungsverordnung

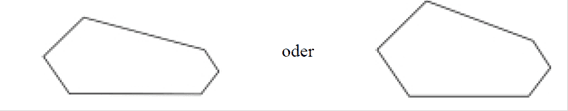

(1) Vorbehaltlich des Abs. 2 hat das Bild der Ausfuhrpunze wie nachfolgend abgebildet ein unregelmäßiges Sechseck zu zeigen, das die Verantwortlichkeitspunze umschließt und auch eine Feingehaltszahl enthalten kann.

(2) Auf Gegenständen, die nach den Bestimmungen des Übereinkommens betreffend die Prüfung und Bezeichnung von Edelmetallgegenständen, BGBl. Nr. 346/1975, in der Fassung BGBl. III Nr. 33/2000 und BGBl. III Nr. 120/2000, überprüft und punziert werden, kann anstelle der in Abs. 1 vorgesehenen Punze auch die Verantwortlichkeitspunze gemäß § 5 Punzierungsgesetz angebracht werden.

Prüfverfahren

Die Strichprobe ist ein optisches Vergleichsverfahren. Ihre Aussagekraft ist abhängig vom Feingehaltsbereich, von den Legierungskomponenten, den Lichtverhältnissen, sowie von subjektiven Faktoren, wie der Erfahrung des Prüfenden.

Zur Strichprobe bei Goldlegierungen sind erforderlich:

(1) Als Probierstein gemäß § 3 Z 1 ist ein dunkler oder schwarzer, feinkörniger, harter Kieselschiefer zu verwenden, der eine gleichartige, aderfreie, glatte und geschliffene Oberfläche besitzt. Karbonathältige Probiersteine, die bei Anwendung von Säuren aufbrausen, dürfen nicht verwendet werden.

(2) Der Probierstein ist sorgfältig rein zu halten. Die Reinigung hat mittels eines feinkörnigen Schleifsteines oder eines Bimssteines in der Weise zu erfolgen, dass nach Befeuchten des Probiersteines mit Wasser die auf ihm befindlichen Probierstriche behutsam und ohne das geringste Ritzen durch Überfahren mit dem Schleif- oder Bimsstein entfernt werden. Der entstandene Schlamm ist sodann abzuspülen, der Stein mit einem geeigneten weichen Lappen, beispielsweise einem Leinwandlappen, trockenzureiben und einige Tropfen eines geeigneten dünnflüssigen Öles, beispielsweise reines Mandelöl, auf dessen Mitte aufzubringen. Das Öl ist mit der flachen Hand auf der Oberfläche des Steines zu verteilen und mit einem Lappen gleichmäßig zu verreiben. Überschüssiges Öl ist auf diese Weise zu entfernen. Der so vorbereitete Prüfstein ist an einem staubfreien Ort aufzubewahren. Auf verstaubten Steinen können keine verlässlichen Proben vorgenommen werden.

(1) Als Goldprüfnadeln sind schmale, an Kupfer-, Messing- oder Bronzestreifen angelötete Lamellen oder Stifte aus Goldlegierungen zu verwenden, welche die in § 3 Punzierungsgesetz festgesetzten Feingehaltsgrade und die verschiedenen Legurverhältnisse des Kupfers und Silbers, insbesondere aber Mischungen in jenen Farben, die bei Goldgegenständen am gebräuchlichsten sind, darstellen. Sofern Prüfnadeln für bestimmte Legierungen nicht erhältlich sind, können auch Materialstücke dieser Zusammensetzung verwendet werden. Goldnadeln und diese Materialstücke sind sorgfältig rein zu halten.

(2) Für die genaue Bestimmung des Feingehaltes eines Goldgegenstandes ist es erforderlich, dass die beiden Striche am Stein möglichst gleichfarbig sind, was nur dadurch erreicht werden kann, dass die mitgestrichene Prüfnadel die möglichst gleiche Legur wie der zu prüfende Gegenstand aufweist.

(1) Zur Prüfung von Goldlegierungen sind folgende Probesäuren zu verwenden:

(2) Die Neugoldsäure hat folgende Zusammensetzung:

(3) Die Probesäure für Gold mit dem Feingehalt 750 Tausendteile hat folgende Zusammensetzung:

(4) Die Medaillensäure hat folgende Zusammensetzung:

(5) Bei der Vornahme der Prüfungen ist zu beachten, dass diese Probesäuren am besten bei Zimmertemperatur (etwa 20 ºCelsius) - bei höheren Temperaturen zu rasch, bei niedrigeren zu langsam - wirken. Um die kleinsten Unterschiede im Feingehalt feststellen zu können, darf die Einwirkung der auf den Probestrich aufgetragenen Säure nur langsam erfolgen. Zu schwache Probesäure ist durch Zusatz von Salpetersäure oder Probesäure für Gold mit dem Feingehalt 750 Tausendteile zu verstärken, zu starke durch Beisatz von destilliertem oder deionisiertem Wasser abzuschwächen.

(6) Der chemische Reinheitsgrad aller zur Strichprobe verwendeten chemischen Reagenzien hat pro analysi zu sein. Die Probesäuren sind in dichten säurefesten Gefäßen, die zweckmäßigerweise eine Vorrichtung zum Auftragen der Säure haben sollten, beispielsweise Fläschchen mit eingeschliffenen gläsernen Tropfstöpseln, aufzubewahren und sorgfältig vor Verdunsten, Verunreinigung und längerer Einwirkung des direkten Sonnenlichtes zu schützen.

(1) Bei Vornahme der Strichprobe ist folgendermaßen vorzugehen:

(2) Es ist von besonderer Wichtigkeit, den richtigen Zeitpunkt zu treffen, in dem die Unterschiede infolge der Säureeinwirkung am deutlichsten hervortreten, und dann die Probesäure von dem Stein sofort zu entfernen. Geschieht dies zu früh, so wird der Unterschied der Einwirkung bei verschiedenen Feingehalten zu wenig deutlich; geschieht es zu spät, so sind die Goldrückstände bereits zu dunkel und ihre Unterschiede treten zur Beurteilung des Feingehaltes daher zu wenig hervor. Je schwächer die Probesäure ist und je langsamer sie einwirkt, desto leichter und genauer kann der Zeitpunkt für ihre Entfernung vom Stein bestimmt werden und desto deutlicher wird ein allfälliger Unterschied zwischen den Strichen des Gegenstandes und der Nadel hervortreten; der Feingehalt kann auf diese Weise bis auf wenige Tausendteile bestimmt werden.

(3) Auf dem Strich von vorwiegend silberhältigen Goldlegierungen bildet sich durch Einwirkung der chlorhältigen Probesäure ein weißer Niederschlag von Silberchlorid; dieser kann durch Auflösung mit einer 25%igen Ammoniaklösung (Dichte 0,91) und mehrmaligem vorsichtigem Abtupfen mit Saugpapier ohne Störung des Goldrückstandes entfernt werden. Für diese Ammoniaklösung gilt § 6 Abs. 6 sinngemäß.

(4) Bei der Beurteilung des Feingehaltes ist zu berücksichtigen, dass bei gleichem Feingehalt und gleicher Zusammensetzung die Probestriche des Gegenstandes und der Nadel gleich stark angegriffen werden, weshalb auch die Goldrückstände gleich erscheinen. Ist jedoch der Probestrich mehr angegriffen, daher dessen Goldrückstand dunkler als jener der Striche der Nadel, so ist der Gegenstand geringhältiger, und zwar umso mehr, je deutlicher sich der Unterschied zeigt. Weiters ist in Betracht zu ziehen, dass zwei Goldsorten, die genau denselben Feingehalt besitzen, aber in der Legierung verschieden sind, von der Probesäure, je nachdem ob Silber oder Kupfer als Zusatz überwiegt, langsamer oder schneller angegriffen werden, so dass die gleiche feine Goldlegierung mit mehr Kupfer legiert fälschlich minderhältiger erscheinen wird, als jene, die vorwiegend Silber enthält. Andere Legierungsmetalle als Silber und Kupfer können eine Goldbestimmung durch die Strichprobe unmöglich machen.

(1) Zur Strichprobe bei Silberlegierungen sind erforderlich:

(2) Für den Probierstein für Silberstrichproben gelten die Bestimmungen des § 4.

(3) Ist das Silber nur mit Kupfer legiert, so genügt für jeden Feingehalt nur eine Prüfnadel. Diese Nadeln sind sorgfältig rein zu halten. Andere Legierungsmetalle als Kupfer können die Silberbestimmung durch die Strichprobe unmöglich machen.

(4) Zur Prüfung von Silberlegierungen sind folgende Probesäuren zu verwenden:

(5) Die Kaliumdichromatlösung hat folgende Zusammensetzung:

(6) Die Savoie-Kienberger-Säure hat folgende Zusammensetzung:

(7) Der § 6 Abs. 6 sowie § 7 Abs. 1 und Abs. 2 dritter Satz sind sinngemäß anzuwenden.

(8) Bei Beurteilung des Feingehaltes ist zu berücksichtigen, dass die Kaliumdichromatlösung mit Silber einen blutroten Niederschlag von Silberchromat erzeugt, der umso dichter, sein Entstehen umso rascher und seine Farbenintensität umso größer ist, je feiner das legierte Silber ist. Die Savoie-Kienberger-Säure hingegen scheidet in einer Redoxreaktion Silber ab und löst die unedlen Metalle auf. Das abgeschiedene Silber bildet einen weißlichen Niederschlag, welcher umso deutlicher ist, je mehr unedle Bestandteile in der Silberlegierung vorhanden sind.

Folgende andere Analysenmethoden sind zulässig:

Diese Verordnung tritt mit 1. April 2001 in Kraft.
